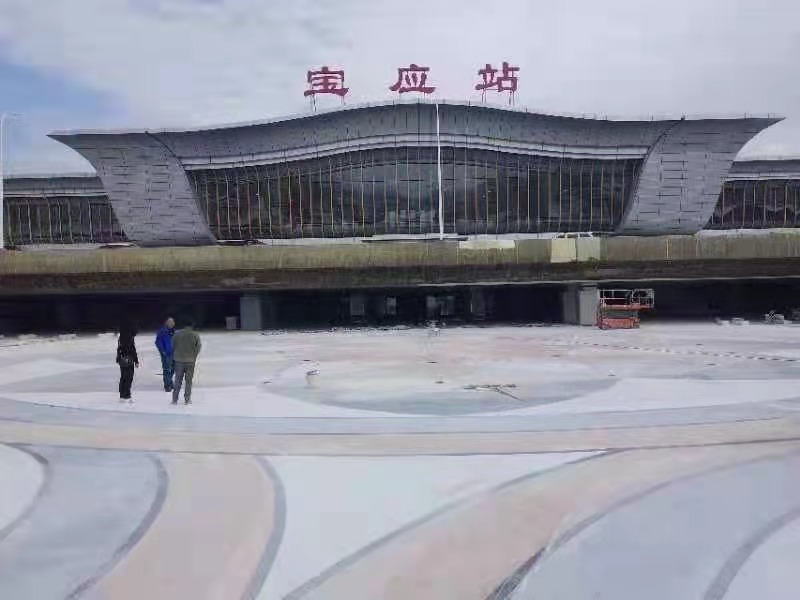

無(wú)機磨石近幾年逐漸被市場(chǎng)認可，很多設計師在室外景觀(guān)的設計上大膽的采用這款新材料，效果非常顯著(zhù)，每一個(gè)項目都稱(chēng)得上是一個(gè)經(jīng)典。接來(lái)下我們分享案例，同時(shí)也對施工工藝進(jìn)行講解，希望可以幫到大家。

一、基本流程

基層處理測——量平整度——裝飾砂漿層——固體強化層——養護層

二、基層處理

先測評基層強度是否達到25兆帕以上，表面是否有起砂、空鼓、裂縫現象。如表面正常，使用角磨機進(jìn)行拉毛處理，使基層毛糙，然后掛鋼絲網(wǎng)片加墊片進(jìn)行固定以保持其平整貼合。如有起砂、空鼓、裂縫問(wèn)題必須進(jìn)行處理，首先研磨掉松散顆粒，再用滲透劑進(jìn)行增強、增硬處理，最后修補裂縫。（用儀器或鑰匙進(jìn)行強度測試）

推薦閱讀：無(wú)機磨石基層處理細節

三、測量平整度

基層處理完成后，進(jìn)行基層平整度測量，找準高低位置，以便在施工磨石裝飾層時(shí)能順平整體磨石層。

四、界面劑涂刷

用噴霧器將界面劑均勻噴灑于混凝土基層表面，根據基礎情況，噴灑兩遍或兩遍以上。（第一遍與水按體積比1:3混合）

第一遍界面劑噴灑濃度稍低，加強滲透能力，待表干后噴灑濃度稍高的界面劑，噴灑的量不宜過(guò)多，表面稍微結層膜即可。把多余的積累的界面劑掃開(kāi)，不能有多余的積累。（第二遍體積比1:2混合噴灑）

推薦閱讀：無(wú)機磨石施工中的重要輔料-界面劑的使用方法

五、磨石裝飾層

A、攪拌砂漿：墻面磨石砂漿應用專(zhuān)用的攪拌設備進(jìn)行攪拌，攪拌時(shí)依據產(chǎn)品說(shuō)明按照嚴格的水灰比，先將計算好的水加入容器中，開(kāi)動(dòng)攪拌機器的同時(shí)加入耐磨干粉骨料，攪拌至無(wú)結塊，同時(shí)要觀(guān)測其流動(dòng)性以確保濃度。（注：加水量過(guò)多會(huì )導致降低強度因此不能隨意增加水量）墻面材料每次攪拌不宜過(guò)多，使用攪槍少量多次進(jìn)行攪拌，以防上強度快增加攤鋪難度。

B、攤鋪：攤鋪要避免陽(yáng)光直射及風(fēng)吹，施工時(shí)直接將攪拌好的材料攤鋪在作業(yè)面上，可采用施工線(xiàn)和杠尺輔助以保證攤鋪厚度與平整度，攤鋪后進(jìn)行表面收光處理以便研磨。

C、養護：正確養護地面12小時(shí)以上，避免陽(yáng)光直射、風(fēng)吹及小動(dòng)物、外來(lái)施工人員的進(jìn)入及通行。

推薦閱讀：無(wú)機磨石異形和墻面施工方法

六、固體強化層

A、開(kāi)面：首先用金剛石磨片對砂漿層進(jìn)行研磨，研磨到骨料基本全部露出并且平整，再用50目-150目樹(shù)脂磨片進(jìn)行打磨，使表面達到平整、光滑、骨料顆粒均勻。

B、補眼：150目樹(shù)脂磨片開(kāi)面之后會(huì )出現細小的氣孔，使用專(zhuān)用修補料加修補乳液進(jìn)行修補，墻面補眼可采用兩種方法。（注：修補前須用吸塵器清理干凈作業(yè)面以及氣孔中的灰塵）

方法1：把修補料均勻拋灑于磨石面層上，再?lài)姙⑿扪a乳液，用180角磨機加300目樹(shù)脂片低速研磨，將修補料打成漿狀，均勻壓進(jìn)氣孔，等待徹底干燥反應后，用300目樹(shù)脂片打掉浮漿。

方法2：在磨石面層噴灑界面劑，用水將修補料稀釋后，使用刮板將修補料均勻披掛于面層上，等待徹底干燥反應后，用300目樹(shù)脂片打掉浮漿。（注：上述步驟重復直至氣孔修復完成）

C、增強增硬：將專(zhuān)用的增強、增硬固化劑溶液搖勻后倒入低壓噴霧器中，后飽和性均勻噴涂一遍，一定要讓表面保持濕潤，局部有粘稠溶液應用水濕潤涂勻。如果面層過(guò)快干燥，應及時(shí)補噴第二遍或者第三遍，必須保證在40分鐘到一個(gè)小時(shí)內處于濕潤狀態(tài)。一般溫度在20℃，有良好空氣流通狀態(tài)下，2-4小時(shí)溶液完全滲透并干燥。若在干燥過(guò)程中有白色殘留物出現時(shí)，應立即用水擦洗。完全固化約8-12小時(shí)后打磨處理。

D、打磨：a、用100-500目的樹(shù)脂磨片打磨，使面層更平整、光滑；b、1000-3000目的樹(shù)脂磨片打磨使地面更平整、光滑，并使面層有絲微的亮度；c、用拖布去除表面浮塵，再用清水沖洗干凈，然后用吸水機吸干作業(yè)面。

推薦閱讀：無(wú)機磨石打磨方法

七、養護層（結晶）：

用平板拖把或抹布均勻涂抹博威特專(zhuān)用結晶保護劑，24小時(shí)后用180角磨機高速拋光磨石層。

注意：無(wú)機磨石適用于新舊混凝土基層的表面，基層混凝土的表面拉拔強度應大于25兆帕。新澆筑混凝土的收縮必須已經(jīng)完成，否則以后可能會(huì )因為混凝土的自身收縮開(kāi)裂而導致開(kāi)裂。

推薦閱讀：

無(wú)機磨石施工會(huì )用到那些設備？

無(wú)機磨石地坪開(kāi)裂的原因和預防開(kāi)裂方法
